Cellule de Comptage HTA Schneider SM6 GBC-BB 17,5 kV | Drekan Energy
Cellule de Comptage HTA Schneider SM6 GBC-BB 17,5 kV et de mesure sous enveloppe métallique Schneider Electric, gamme SM6, modèle GBC-BB. Conçue pour une tension assignée de 17,5 kV et un courant nominal de 630 A, cette cellule modulaire d’intérieur (repérée localement « Cellule 4 / Comptage ») intègre les transformateurs de mesure nécessaires à la facturation de l’énergie ou aux relevés réseau.
Parfaitement adaptée aux postes de livraison ou aux installations industrielles privées, cette cellule d’occasion a été inspectée et testée par Drekan Energy pour garantir la parfaite conformité de ses circuits de mesure et son intégrité d’isolement.
Description
Cellule de Comptage HTA Schneider SM6 GBC-BB 17,5 kV : Précision de mesure et fiabilité HTA

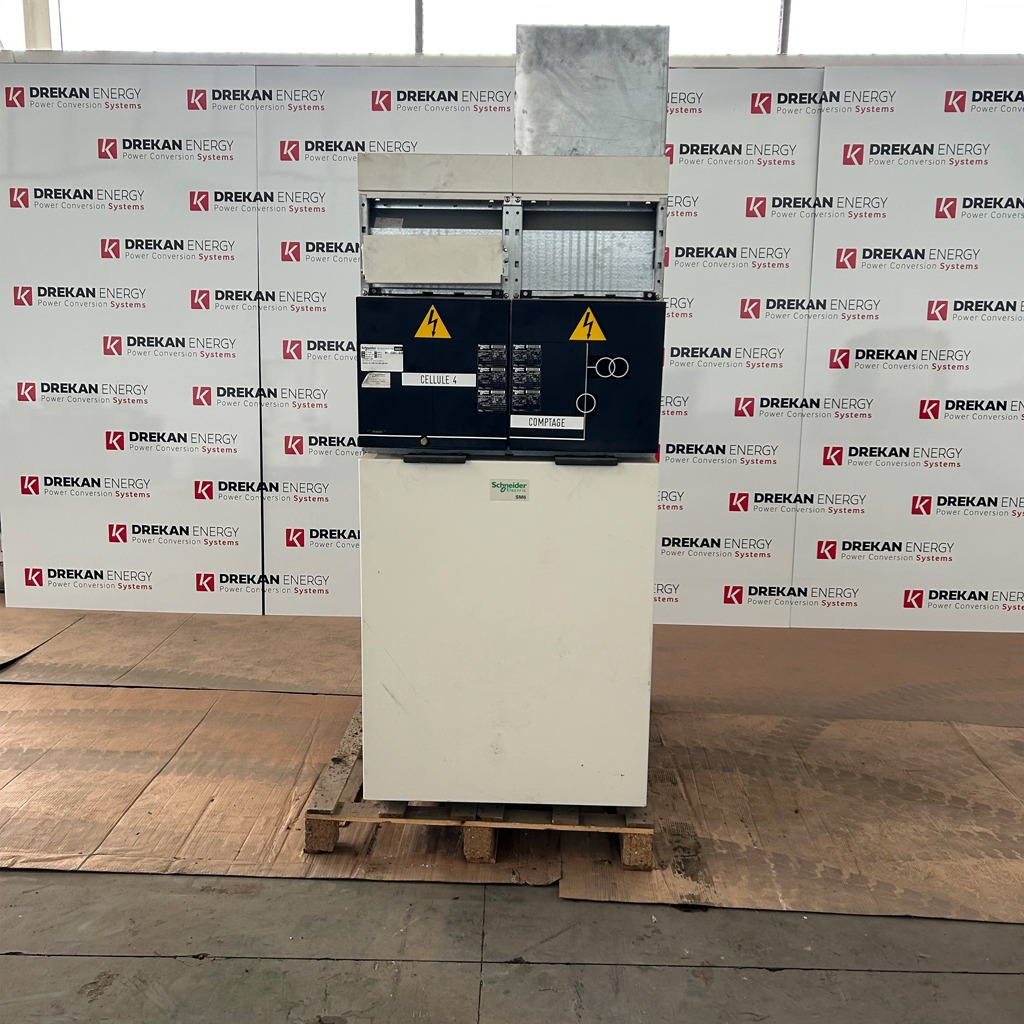

Au sein de la gamme modulaire SM6 de Schneider Electric, la cellule GBC-BB joue un rôle clé dans la structure d’un poste de livraison HTA. Comme le montrent les vues d’ensemble (notamment product-drezean.jpg et prodfduct-drekan.jpg), elle regroupe dans un caisson standardisé les équipements dédiés au raccordement des transformateurs de courant (TC) et de tension (TT).

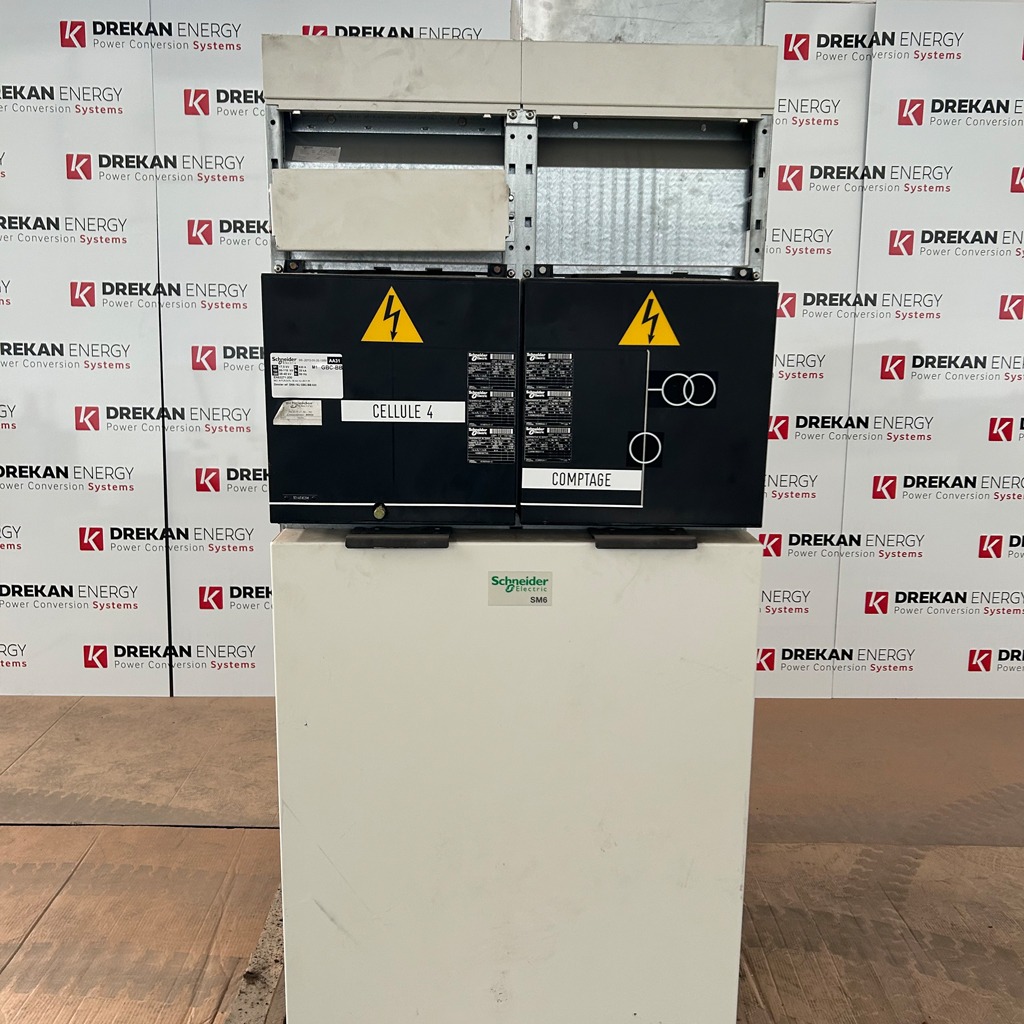

Cette unité (repérée comme la « Cellule 4 » sur l’image product-dre4kan_4.jpg) affiche une conception industrielle robuste conforme à la norme **EN 62271-200**. Sa face avant est équipée de synoptiques clairs indiquant la présence des transformateurs de mesure associés au circuit de puissance, garantissant une exploitation simple et hautement sécurisée pour les techniciens réseau.

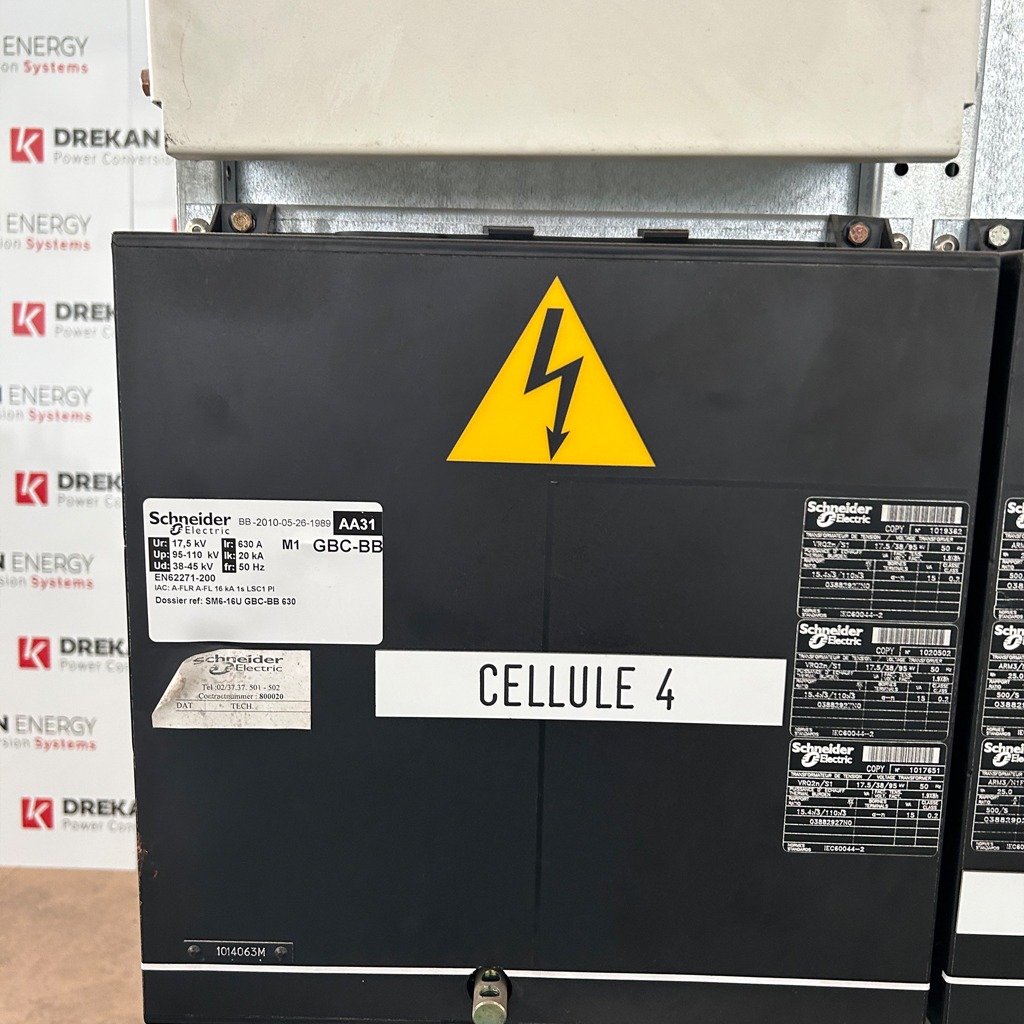

Caractéristiques Techniques de la Cellule (Dossier GBC-BB 630)
| Constructeur & Gamme : | Schneider Electric (Gamme SM6) |
| Type de cellule : | GBC-BB (Cellule de mesure / Comptage) |
| Tension assignée (Ur) : | 17,5 kV (Compatible réseaux 15 kV) |
| Tension de tenue aux chocs (Up) : | 95 – 110 kV |
| Tension de tenue à fréq. industrielle (Ud) : | 38 – 45 kV |
| Courant nominal assigné (Ir) : | 630 A |
| Courant de court-circuit (Ik / tk) : | 20 kA / 1 s |
| Fréquence réseau (fr) : | 50 Hz |
| Indice d’arc interne (IAC) : | A-FLR A-FL 16 kA 1s LSC1 PI |
Instrumentation et transformateurs de mesure intégrés

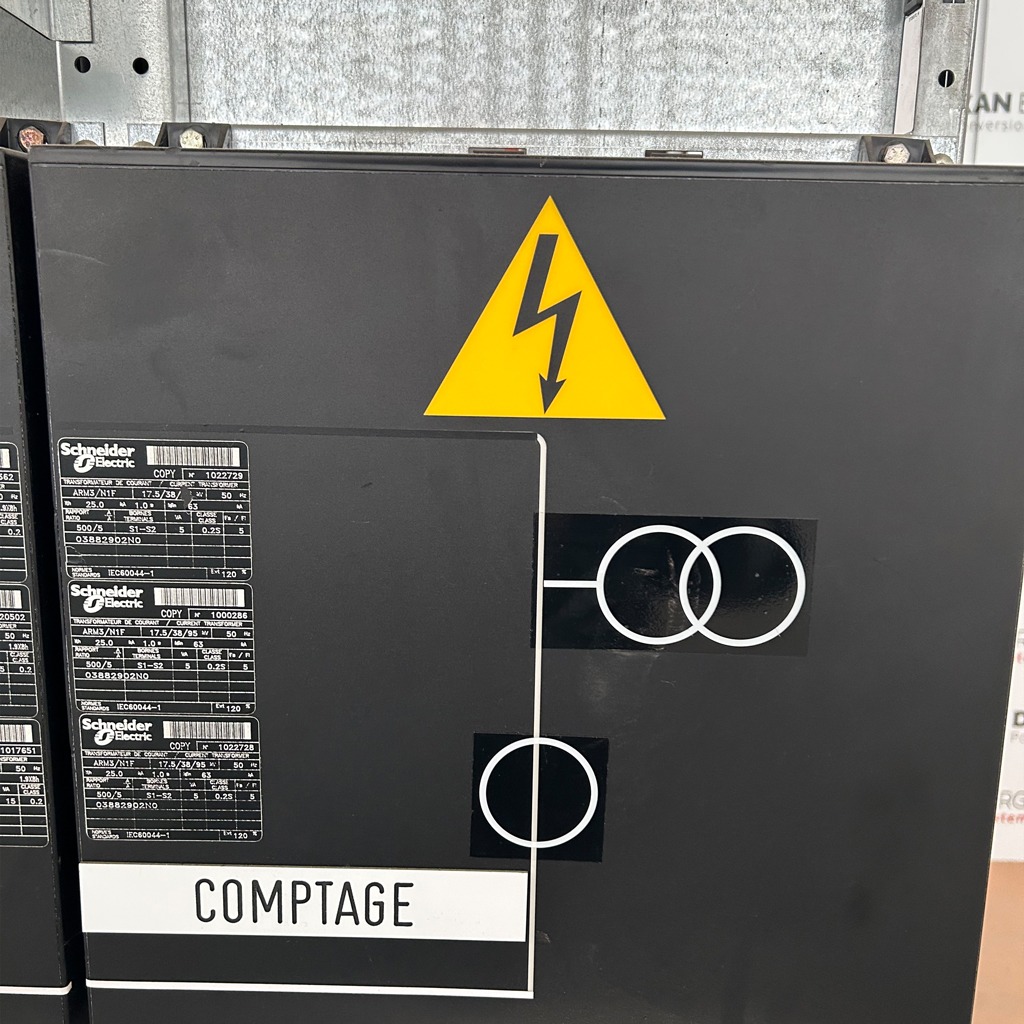

Les détails techniques visibles sur la cellule (notamment sur l’image product-drek8an_5.jpg) confirment l’intégration d’un groupe de transformateurs de mesure de haute précision Schneider Electric (modèle ARM3/N1F) :
- Transformateurs de Courant : Rapport de transformation configuré à **500/5 A**, classe de précision adaptée aux exigences des compteurs de facturation ou des relais de protection.
- Transformateurs de Tension : Modèle VRQ2n/S1 avec un rapport d’isolement de **17,5 / 38 / 95 kV**, assurant l’abaissement de la tension réseau pour alimenter en toute sécurité les équipements de comptage basse tension.

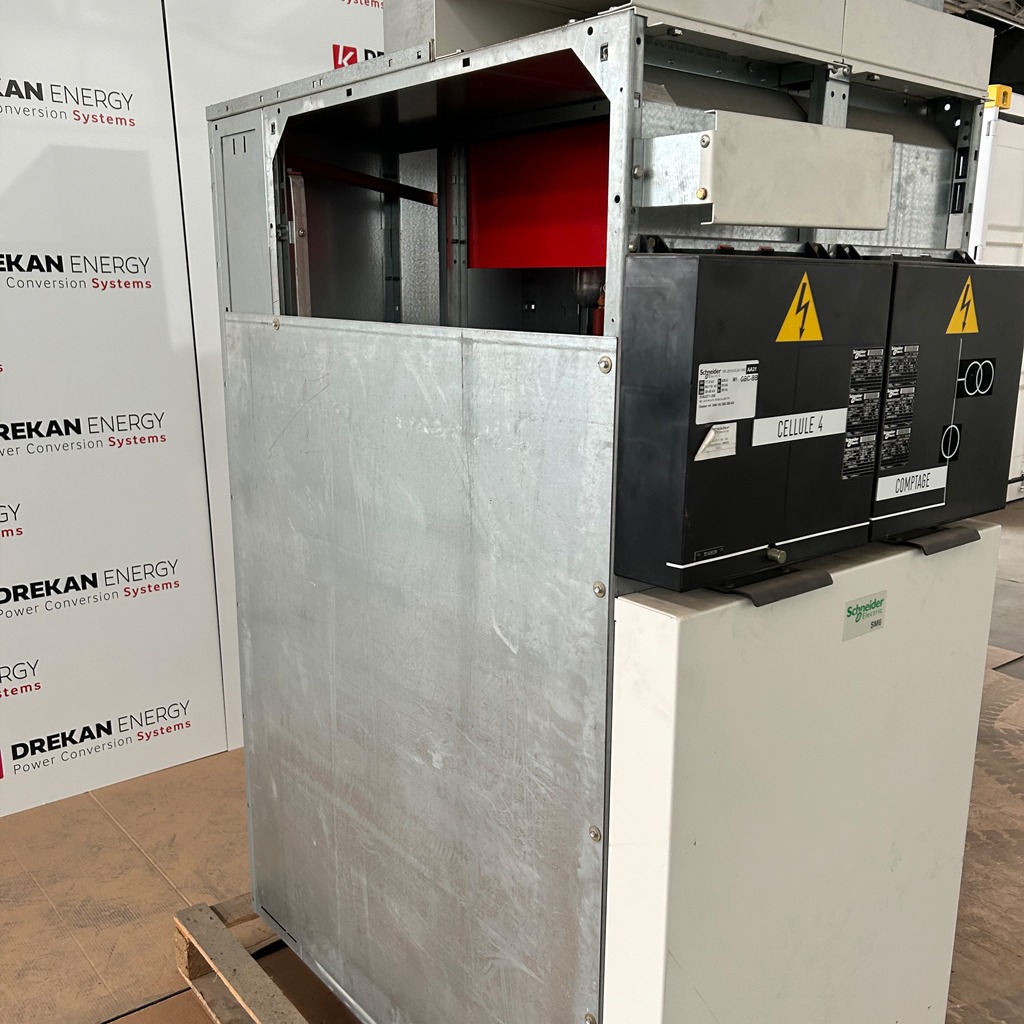

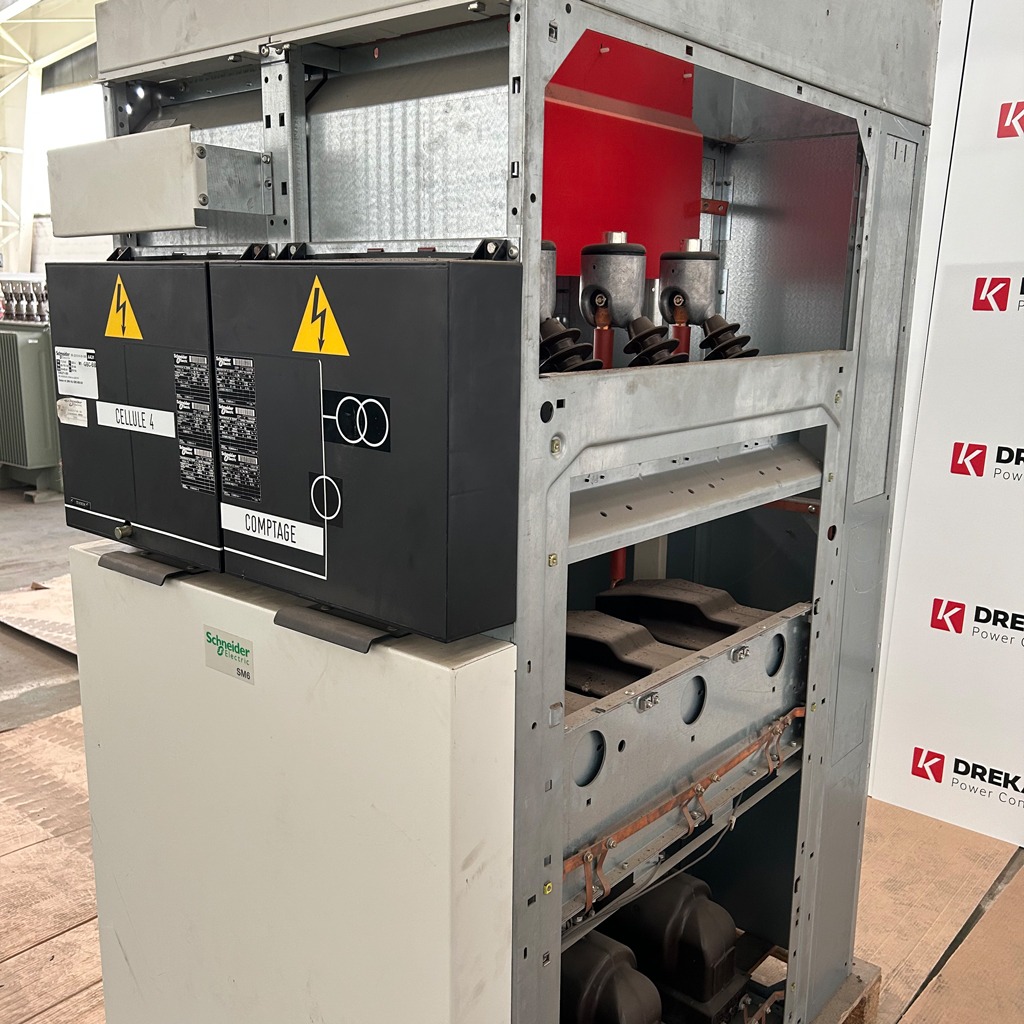

- Accessibilité interne : L’ouverture latérale visible sur la photo
proderuct-drekan.jpgmontre l’agencement interne des transformateurs, fixés solidement sur le châssis inférieur, avec des connexions protégées et des barres de terre en cuivre facilement accessibles pour la maintenance.
L’engagement qualité Drekan Energy
Chaque cellule HTA d’occasion distribuée par Drekan Energy subit une batterie de tests rigoureux en atelier avant d’obtenir son certificat de réexpédition :
- Contrôle visuel complet de l’enveloppe métallique et nettoyage approfondi des isolateurs.
- Vérification des rapports de transformation et contrôle diélectrique des transformateurs de mesure (TC/TT).
- Test de continuité de la terre et inspection des circuits secondaires de raccordement.
Cette cellule SM6 GBC-BB reconditionnée constitue une opportunité idéale pour remplacer une cellule défaillante ou compléter un tableau HTA existant à un coût optimisé. Prenez contact avec nos équipes techniques pour obtenir une offre personnalisée ou planifier sa configuration.
