Cellule Schneider SM6 IM QM de distribution et de protection HTA d’intérieur Schneider Electric, gamme SM6, composé de trois cellules modulaires 24 kV. Cet ensemble complet d’occasion comprend deux cellules interrupteurs-sectionneurs type IM (400 A) et une cellule de protection par combiné interrupteur-fusibles type QM (200 A).
Idéal pour la configuration ou l’extension d’un poste de livraison privé ou de transformation, ce tableau compact a été entièrement contrôlé et testé en atelier par les équipes de Drekan Energy pour garantir la parfaite fiabilité de ses mécanismes de coupure et sa tenue diélectrique.
Description
Cellule Schneider SM6 IM QM – Ensemble Schneider SM6 : Une configuration polyvalente IM / IM / QM

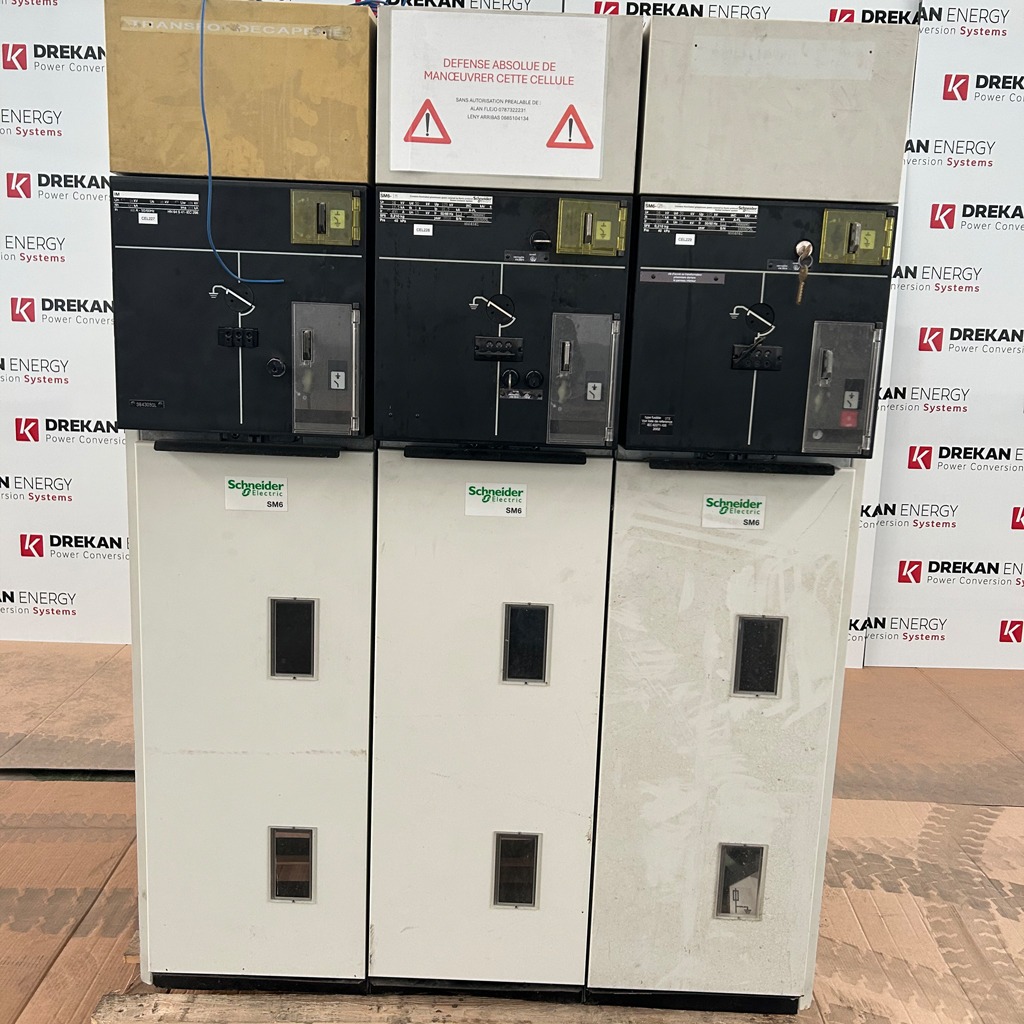

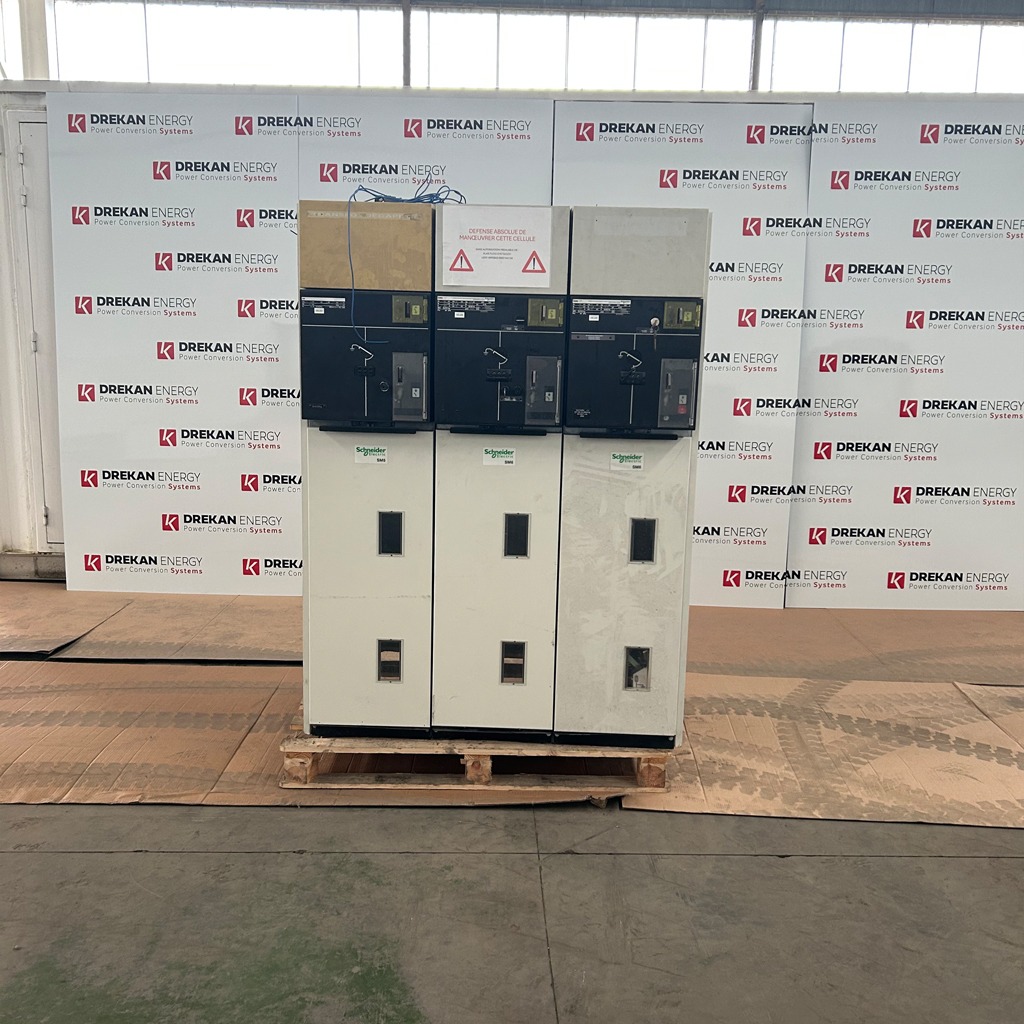

La gamme modulaire SM6 de Schneider Electric est la référence absolue pour les tableaux de répartition HTA jusqu’à 24 kV. L’ensemble proposé ici (visible sur la vue globale product-drek5an_5.jpg) forme un tableau homogène prêt à l’installation, optimisé pour assurer l’arrivée, la boucle ou la dérivation, ainsi que la protection d’un transformateur de puissance.
Chaque cellule dispose d’un caisson métallique robuste avec des plastrons de commande noirs regroupant les synoptiques clairs et les fentes d’insertion pour les leviers de manœuvre (détail sur prod1uct-drekan.jpg). Les indicateurs mécaniques en façade permettent une vérification visuelle immédiate de la position de l’interrupteur et du sectionneur de mise à la terre.
Caractéristiques Générales du Tableau SM6 (Millésime 2010)
| Constructeur : | Schneider Electric |
| Tension assignée (Ur) : | 24 kV |
| Tension de tenue à fréq. indus. (Ud) : | 50 kV |
| Tension de tenue aux chocs (Up) : | 125 kV |
| Courant de court-circuit assigné (Ik) : | 12,5 kA / 1 s |
| Technologie de coupure : | Auto-expansion dans le gaz SF6 (0,210 kg par cellule) |
| Indice de protection interne (IAC) : | A-FL (Conforme aux exigences de sécurité d’arc interne) |
Détail des fonctionnalités par cellule
1. Cellules d’Arrivée / Ligne : Type IM (400 A)

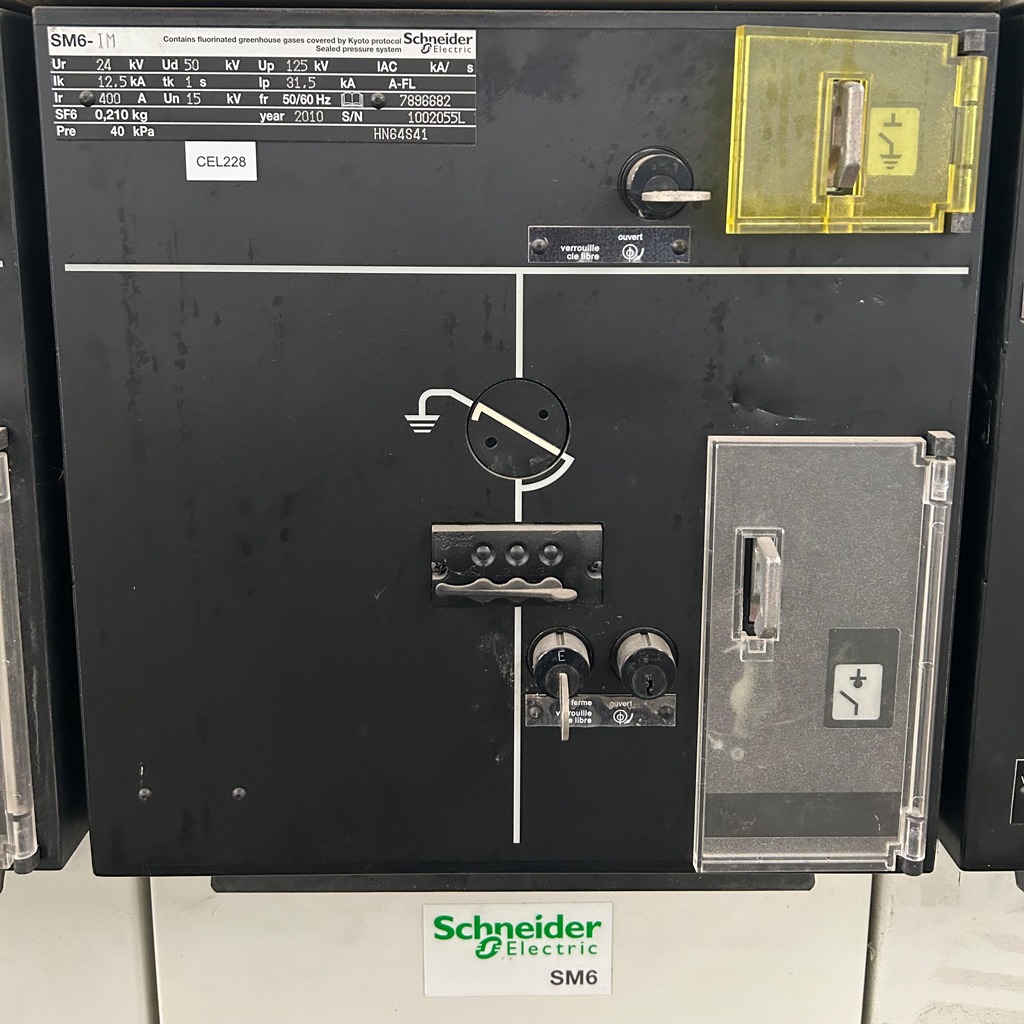

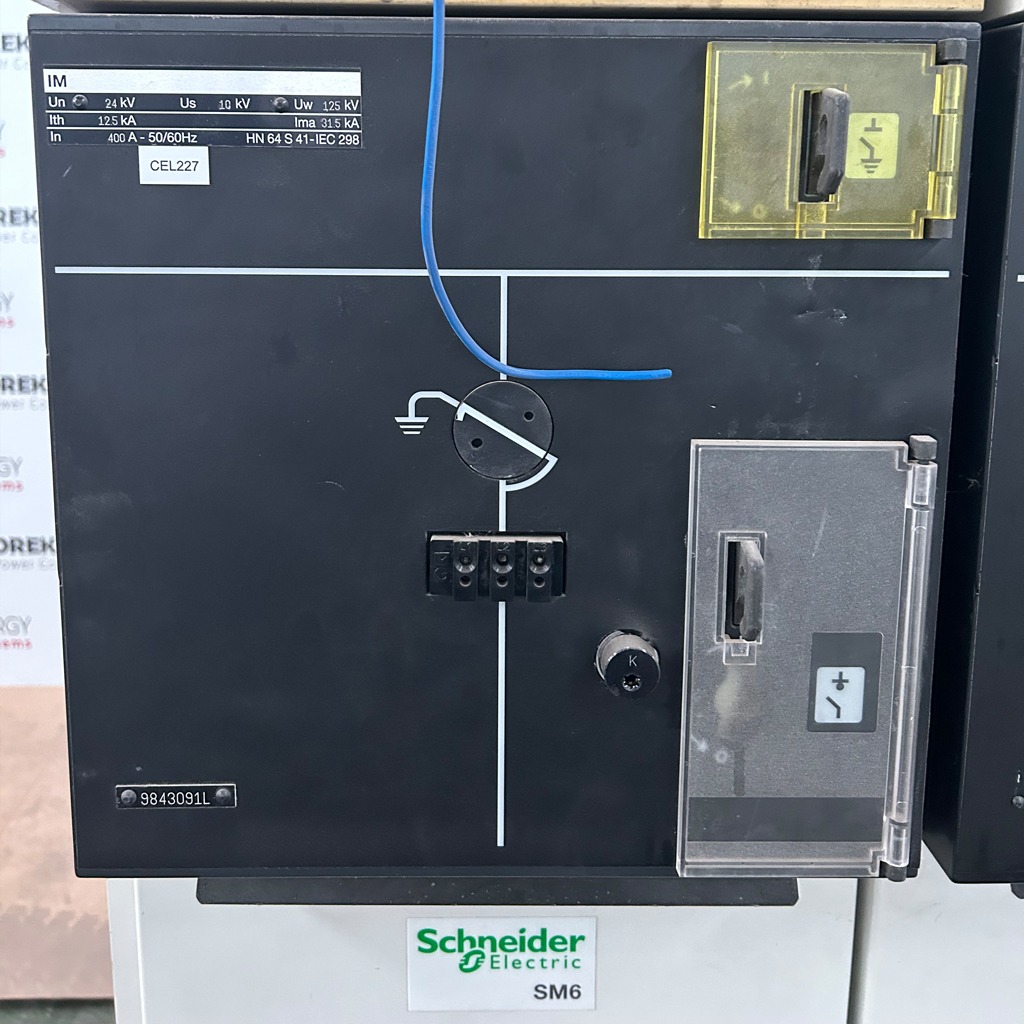

Les deux premières cellules (référencées CEL227 et CEL228, voir product-drek7an_2.jpg et prod7uct-drekan_2.jpg) sont de type IM. Elles intègrent un interrupteur-sectionneur à coupure dans le SF6 :
- Intensité nominale (Ir) : 400 A, idéal pour le transit de puissance en tête de poste.
- Sécurité intégrée : Sectionneur de mise à la terre à fermeture rapide avec pouvoir de fermeture sur court-circuit.
- Indicateurs de présence de tension : Présence des blocs de raccordement pour voyants VPIS en face avant pour sécuriser les interventions.
2. Cellule de Protection Transformateur : Type QM (200 A)

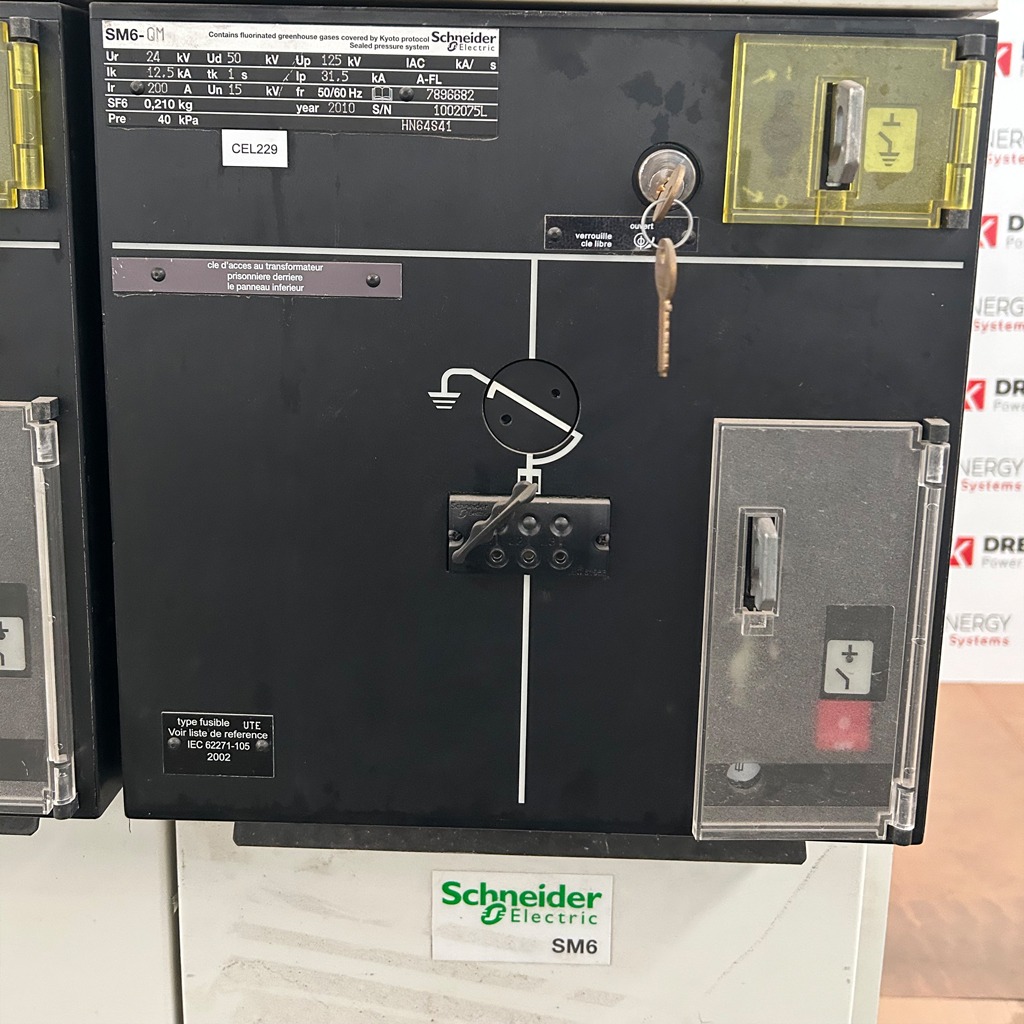

La troisième cellule à droite (référencée CEL229, voir product-dre6kan.jpg) est de type QM. Elle associe un interrupteur-sectionneur et des fusibles HTA à percuteurs :
- Intensité nominale (Ir) : 200 A.
- Norme Fusible : Type UTE, conforme à la norme de référence **IEC 62271-105**.
- Mécanisme de déclenchement : Le percuteur d’un fusible provoque instantanément l’ouverture triphasée de l’interrupteur, évitant tout fonctionnement en monophasé du transformateur aval.
- Sécurité d’accès : Système de verrouillage par clé (fournie) interdisant l’accès au compartiment des fusibles tant que le sectionneur de terre n’est pas armé.
Pourquoi choisir du matériel reconditionné Drekan Energy ?
Le choix d’un tableau HTA d’occasion Schneider SM6 chez Drekan Energy vous garantit un matériel prêt à l’emploi avec un niveau de fiabilité équivalent au neuf :
- Inspection complète des étanchéités des enveloppes de gaz SF6 (pression nominale vérifiée à 40 kPa).
- Tests cinématiques des mécanismes d’interrupteurs et nettoyage des liaisons de terre (visibles sur
product-drek2an_3.jpg). - Mesures des résistances de contact et essais diélectriques de tenue en tension.
Ce tableau tri-cellule SM6 24 kV représente une solution clé en main, rapide à déployer et économique. Contactez notre équipe technique pour toute demande d’adaptation, d’ajout de bobines de déclenchement ou de livraison sur votre site.
