Disjoncteur MasterPact NW16 Schneider H2 Fixe – 1600A – Micrologic 5.0 P
Sécurisez vos infrastructures électriques à forte puissance à l’aide de ce Disjoncteur MasterPact NW16 Schneider H2 Fixe d’un calibre de 1600A.
Cet interrupteur-disjoncteur ouvert de puissance (performances de coupure de niveau H2) se montre idéal pour la protection générale des TGBT industriels. Il intègre le déclencheur électronique évolué Micrologic 5.0 P muni d’un écran LCD pour le monitoring des mesures. Certifié Retrofit Breaker et inspecté de manière indépendante, ce modèle fixe triphasé avec pôle de neutre/auxiliaire à gauche (marquage N) est immédiatement disponible pour remplacer vos anciennes unités sans modifications mécaniques complexes.
- Courant nominal (In / Ith) : 1600 Ampères à 55°C
- Pouvoir de coupure ultime (Icu) : 100 kA sous 220/440V CA
- Unité de contrôle : Micrologic 5.0 P (Protection LSI + Mesures d’énergie)
- Contrôle qualité : Certifié opérationnel par STORK (Rapport technique E-9616).
Description
Disjoncteur MasterPact NW16 Schneider H2 : Sécurité et Performance pour les TGBT Industriels
Le Disjoncteur MasterPact NW16 Schneider de la gamme de performances H2 s’impose comme un appareil de coupure incontournable pour la distribution, la protection et le sectionnement des réseaux basse tension. Conçu pour encaisser des charges importantes, cet appareil de type ouvert affiche un calibre de 1600A (Ith 1600A à 55°C). Il est principalement installé dans les usines lourdes, les hôpitaux ou les centres de données afin d’assurer la gestion des arrivées principales ou des départs de forte puissance.

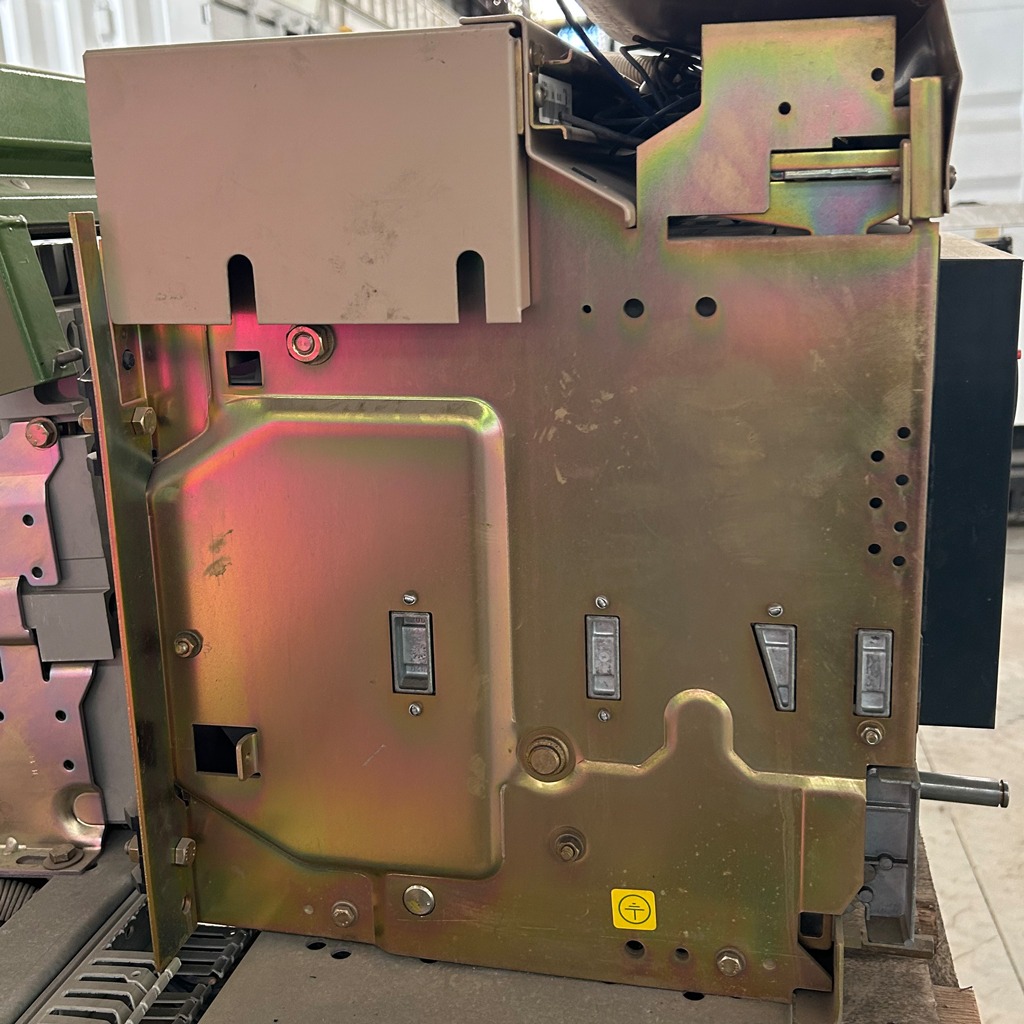

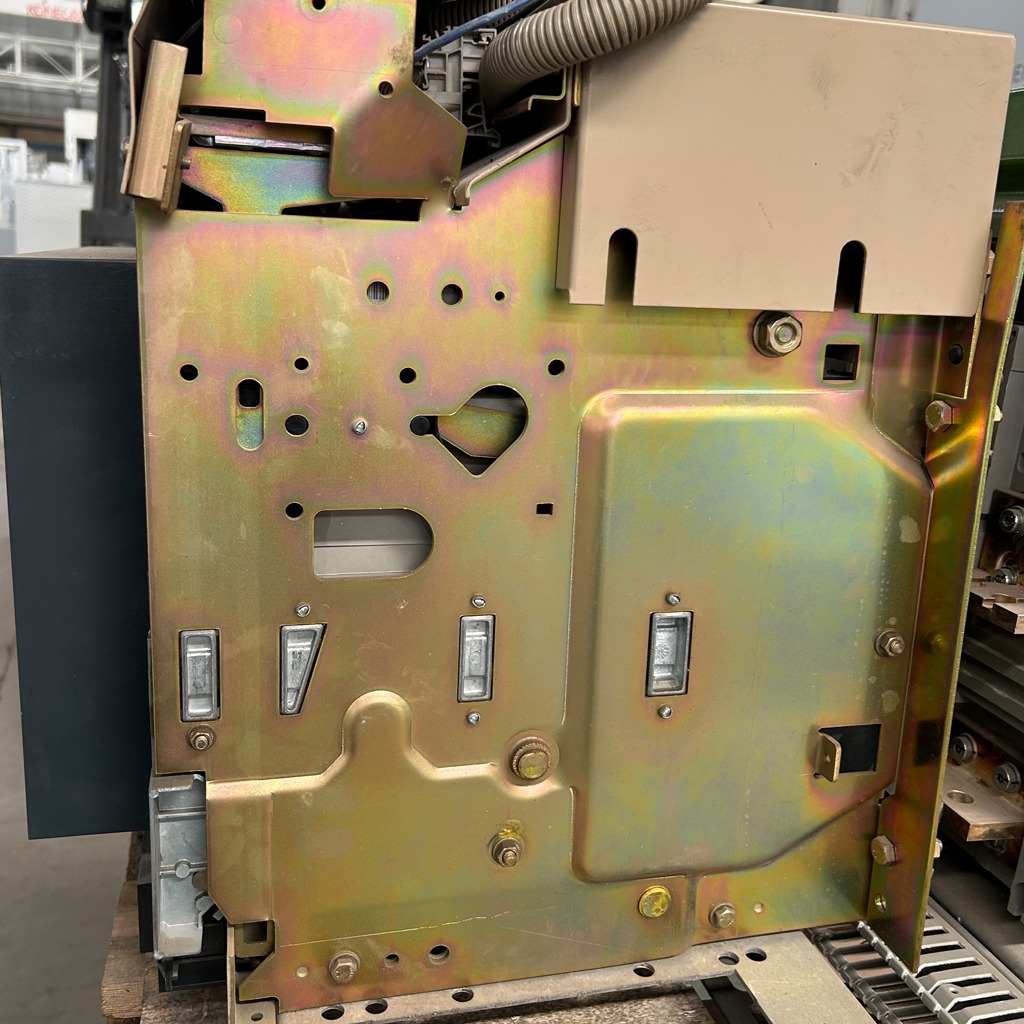

Cet exemplaire Schneider Electric se présente dans une version à châssis fixe robuste, complétée sur son flanc gauche par un bloc auxiliaire ou pôle de neutre dédié (identifié par le repère N). Bénéficiant de l’appellation officielle Retrofit Breaker gravée sur sa façade, ce Disjoncteur MasterPact NW16 Schneider est configuré pour remplacer d’anciens disjoncteurs obsolètes directement dans les cellules existantes. Cette conception permet d’éviter de lourds chantiers de modification sur les jeux de barres en cuivre d’origine, écourtant ainsi la durée des arrêts de production lors de vos opérations de modernisation technique.
Caractéristiques Électriques Élevées (Gamme de performances H2)
Les capacités physiques de coupure de la série H2 permettent à ce Disjoncteur MasterPact NW16 Schneider de maîtriser les courants de défaut les plus intenses, protégeant efficacement les transformateurs en amont. Sa plaque signalétique droite détaille l’ensemble de ses aptitudes nominales :
- Tension assignée d’isolement (Ui) : 1000 V
- Tension assignée de tenue aux chocs (Uimp) : 12 kV
- Pouvoir de coupure ultime (Icu) :
- 100 kA efficace sous une tension alternative de 220V à 440V CA
- 85 kA efficace sous une tension alternative de 525V à 690V CA
- Pouvoir de coupure de service (Ics) : Qualifié à 100% Icu. L’équipage mobile conserve l’intégralité de ses propriétés de protection même après avoir interrompu un court-circuit franc sur le réseau.
- Courant de courte durée admissible (Icw) : 85 kA efficace pendant 1 seconde (Classe de catégorie B), autorisant une sélectivité chronométrique fine avec les organes de protection secondaires installés en aval.
Unité de Contrôle Électronique Avancée Micrologic 5.0 P
Pour piloter la coupure de manière intelligente, ce Disjoncteur MasterPact NW16 Schneider est équipé de la centrale de mesure électronique Micrologic 5.0 P. Ce bloc de protection offre des réglages fins et un écran LCD rétroéclairé pour un suivi complet de votre réseau :
- Trois Niveaux de Protection (LSI) : Déclenchement sur surcharge (Long Retard), déclenchement sur court-circuit modéré (Court Retard avec possibilité de temporisation) et coupure instantanée réglable pour les courts-circuits violents.
- Fonction Power (Gamme P) : En plus de la sécurité, l’afficheur numérique donne accès aux mesures de courants par phase, aux tensions, au facteur de puissance ainsi qu’au calcul des puissances actives et réactives. C’est un outil indispensable pour l’optimisation énergétique de vos lignes industrielles.
Interface Frontale et Commandes Mécaniques
L’interface de ce Disjoncteur MasterPact NW16 Schneider garantit des manœuvres manuelles simples sous plastron de protection :
- Boutons physiques : Commande d’ouverture rouge (Push OFF) et commande de fermeture noire (Push ON) protégées.
- Signalisations d’état : Indicateur mécanique de position des contacts (vert « O OFF » / rouge « I ON ») associé au témoin visuel des ressorts de fermeture (« Discharged » ou « Charged »).
- Armement : Une poignée manuelle escamotable en façade permet de bander les ressorts facilement lors des essais ou des opérations de maintenance hors tension.
Fiche Technique et Spécifications
| Caractéristique | Spécification Technique |
|---|---|
| Mot-clé Référence | Disjoncteur MasterPact NW16 Schneider |
| Gamme de matériel | Masterpact NW (Type Ouvert / ACB) |
| Code de performances | NW16 H2 (Haut pouvoir de coupure) |
| Courant Assigné (In) | 1600 Ampères sous 690V maximum |
| Type de protection | Centrale électronique Micrologic 5.0 P (LSI) |
| Montage physique | Châssis fixe avec bloc additionnel neutre gauche |
| Catégories d’utilisation | AC23A / AC3 (1600A sous 690V pour charges inductives) |
| Normes internationales | IEC 60947-2, IEC 60947-3, EN 60947-2, VDE, BS, UTE, NEMA |
Qualité Certifiée et Traçabilité d’Atelier
Le contrôle de ces équipements électriques majeurs exige une rigueur absolue. Ce Disjoncteur MasterPact NW16 Schneider dispose d’une étiquette officielle d’inspection apposée par l’organisme indépendant STORK. Enregistré sous le numéro de rapport d’inspection **E-9616** en juillet 2023 par l’inspecteur Maessen, ce document atteste de la parfaite conformité du mécanisme d’ouverture, de la continuité des contacts de puissance et du bon fonctionnement de la cellule Micrologic.
Choisir cet interrupteur reconditionné par un expert de la conversion d’énergie vous permet d’obtenir un matériel fiable et immédiatement opérationnel, évitant les longs délais de livraison du constructeur tout en assurant une alternative écoresponsable pour votre installation basse tension.
