Poste Béton Préfabriqué 550 | C13-100 Comptage BT | Drekan Energy
Poste de transformation électrique monobloc en béton armé préfabriqué, modèle grande capacité de 550 cm. Spécifiquement dimensionné pour répondre aux exigences des raccordements complexes et des postes de livraison C13-100, ce modèle intègre de base un volume optimisé pour l’implantation d’équipements de comptage et de puissance.
Pensé pour une adaptabilité totale sur vos chantiers, ce poste est proposé par Drekan Energy en version nue / vide (enveloppe brute avec menuiseries, prête à être aménagée par vos soins) ou en version entièrement équipée et câblée clés en main dans nos ateliers (intégration de cellules HTA, transformateur à huile jusqu’à 1250 kVA, TGBT et platines de comptage approuvées Enedis).
Description
Poste Béton Monobloc 550 : La solution hautes performances pour poste de livraison C13-100

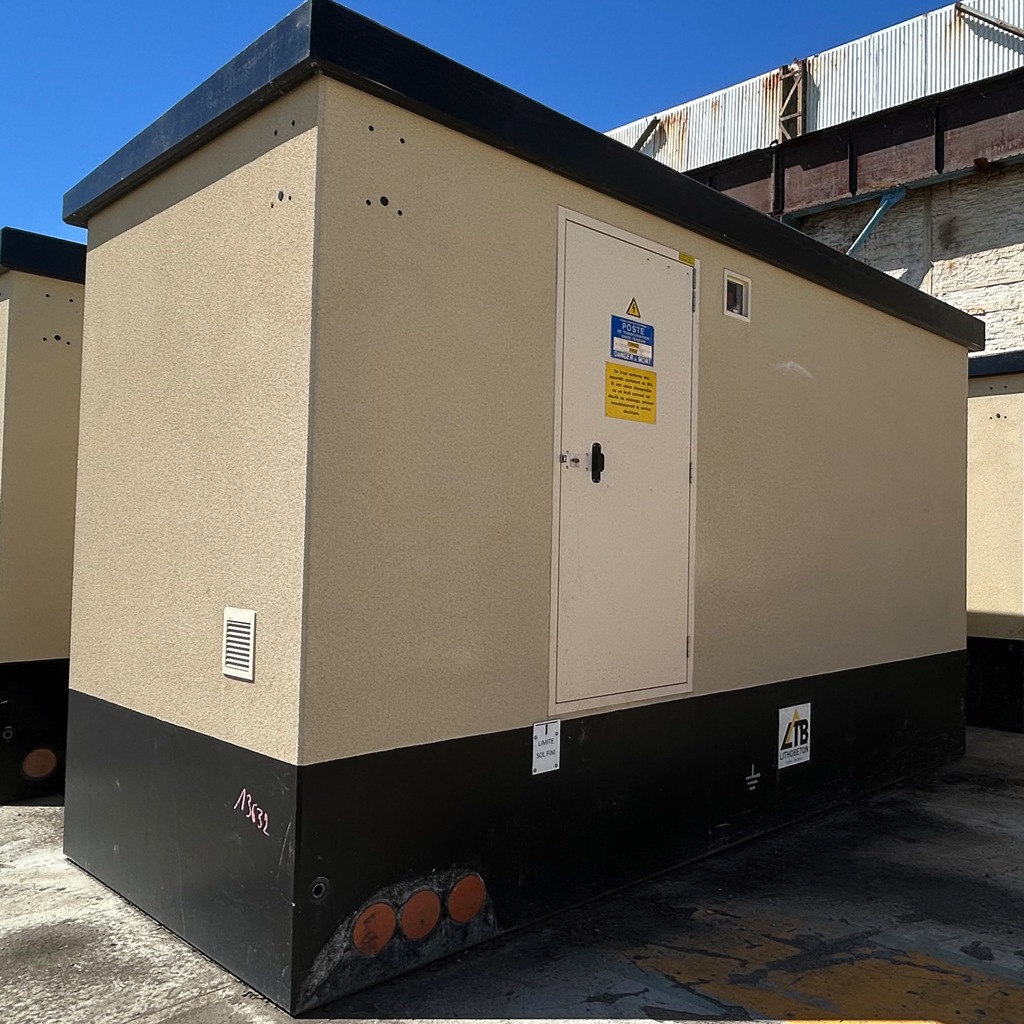

Le poste béton préfabriqué de 550 cm de longueur distribué par Drekan Energy est une structure technique monobloc haut de gamme, étudiée pour centraliser les fonctions de coupure, de transformation et de comptage basse tension au sein d’une seule et unique enveloppe protectrice[cite: 3, 4]. Conçu en béton armé vibré à haute densité, ce modèle bénéficie d’une finition extérieure soignée en crépi RAL 1015 Ivoire et d’un traitement intérieur en peinture blanche pour un confort d’exploitation optimal[cite: 4].
Idéal pour les projets d’envergure liés aux infrastructures industrielles, aux parcs photovoltaïques ou aux installations d’envergure « JO 2024 », ce poste autorise l’intégration sécurisée de transformateurs de puissance refroidis par liquide diélectrique[cite: 3, 4]. Sa cave en béton fait office de mur de rétention étanche capable de contenir l’intégralité de l’huile en cas de fuite accidentelle, protégeant ainsi l’environnement conformément aux réglementations de protection des sols[cite: 4].
Spécifications techniques d’usine – Modèle 550
| Longueur hors-tout extérieure : | 5500 mm (5,50 m)[cite: 4] |
| Largeur extérieure : | 2380 mm (2,38 m)[cite: 4] |
| Hauteur de la structure : | 233,5 cm au-dessus du sol (Toit plat noir)[cite: 3, 4] |
| Capacité Transformateur maximale : | Jusqu’à 1250 kVA – Technologie HUILE (Masse max. 4,5 Tonnes)[cite: 4] |
| Poids à vide (Cabine + Cuve + Dalle) : | 11 873 kg (Dalle de toit : 2 360 kg)[cite: 4] |

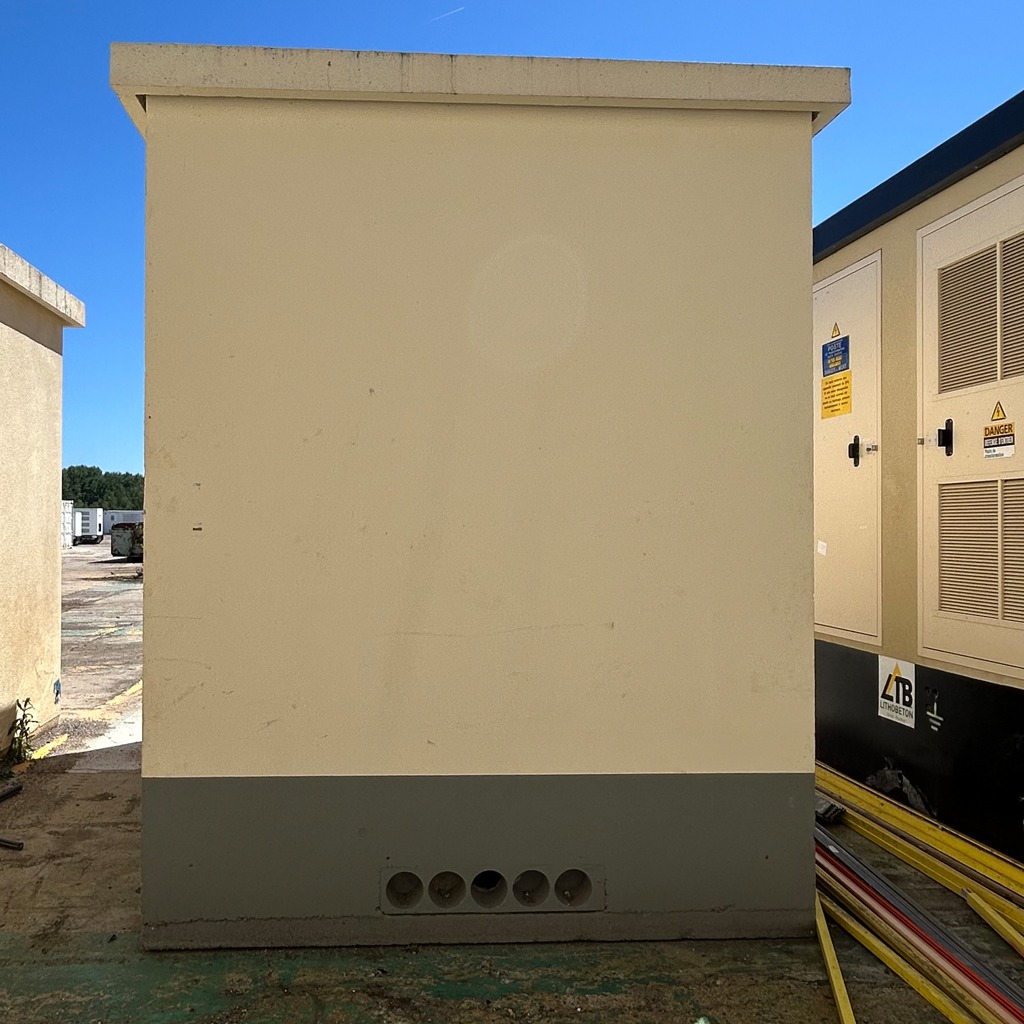

| Raccordements de puissance : | 8 orifices pré-moulés et sablés de 160 mm pour le passage étanche des câbles HTA/BT[cite: 3, 4] |

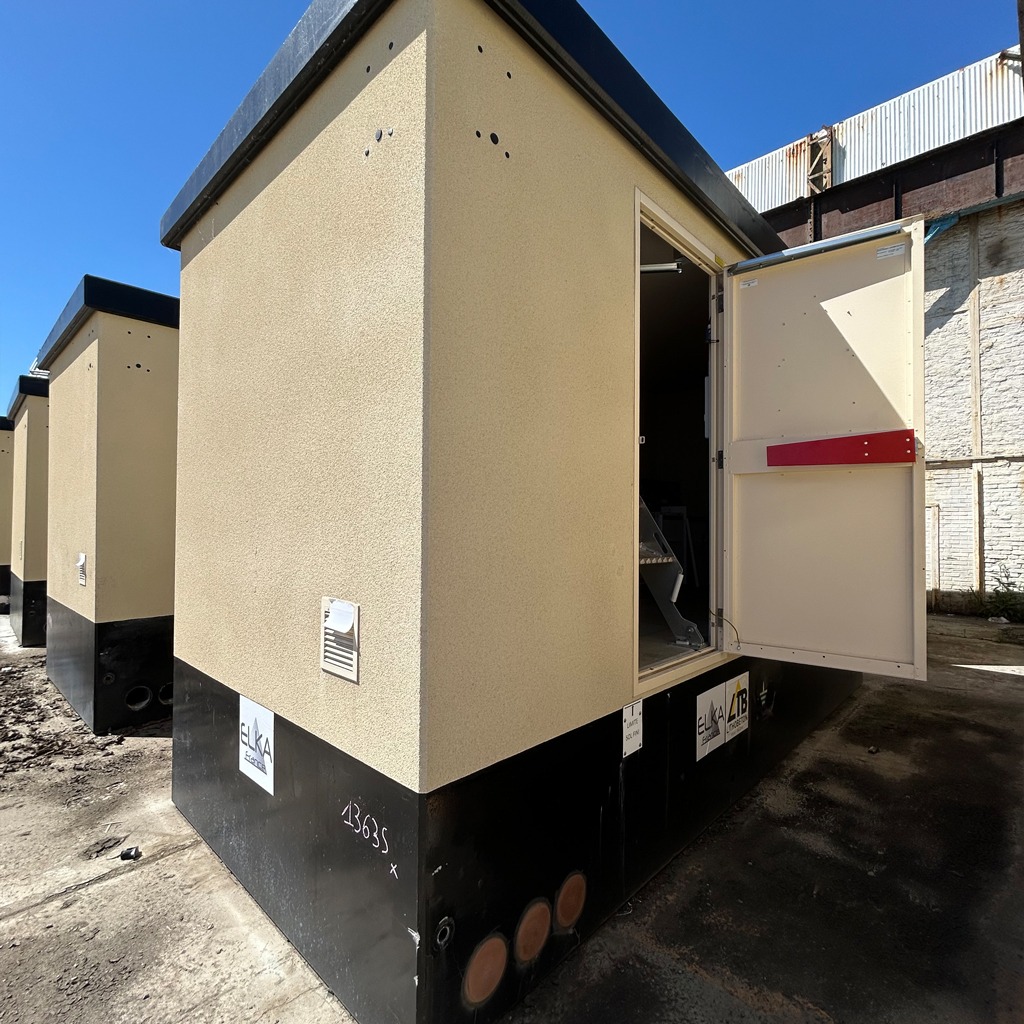

| Menuiseries et ventilations : | Portes d’accès avec serrures homologuées Enedis (ATP001), barres anti-panique et ouïes d’aération avec bavettes et obturateurs[cite: 3, 4] |
Une modularité totale selon vos besoins : Poste vide ou équipé clé en main
Pour s’adapter précisément aux contraintes logistiques, budgétaires et techniques de vos chantiers, le poste béton 550 est commercialisé sous deux configurations distinctes :
- Version Enveloppe Nue (Non équipée) : Le poste vous est livré brut avec sa structure en béton armé, sa dalle de toit, sa cuve technique, ainsi que les portes d’accès métalliques et les grilles de ventilation réglementaires posées[cite: 3, 4]. C’est l’option idéale pour les installateurs et tableautiers qui souhaitent réaliser l’intégration et le câblage de l’appareillage de manière autonome.

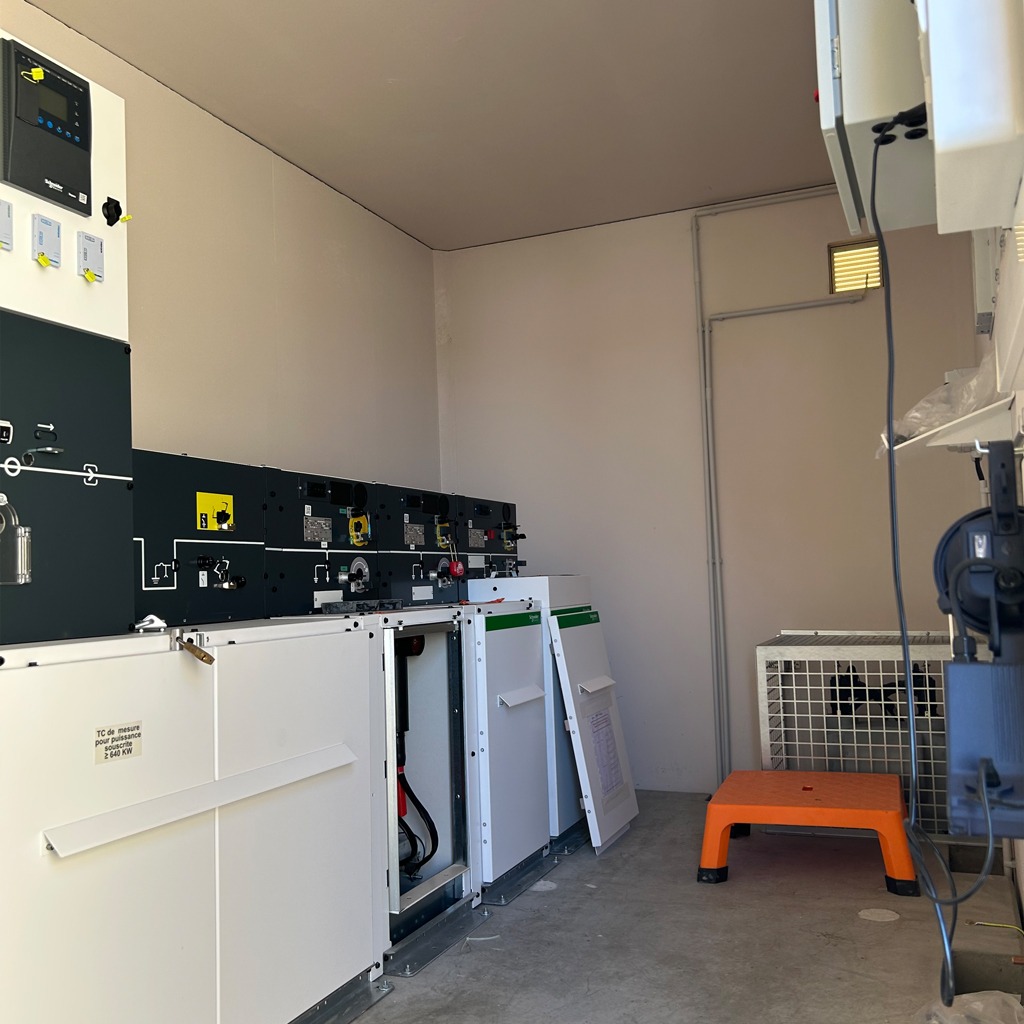

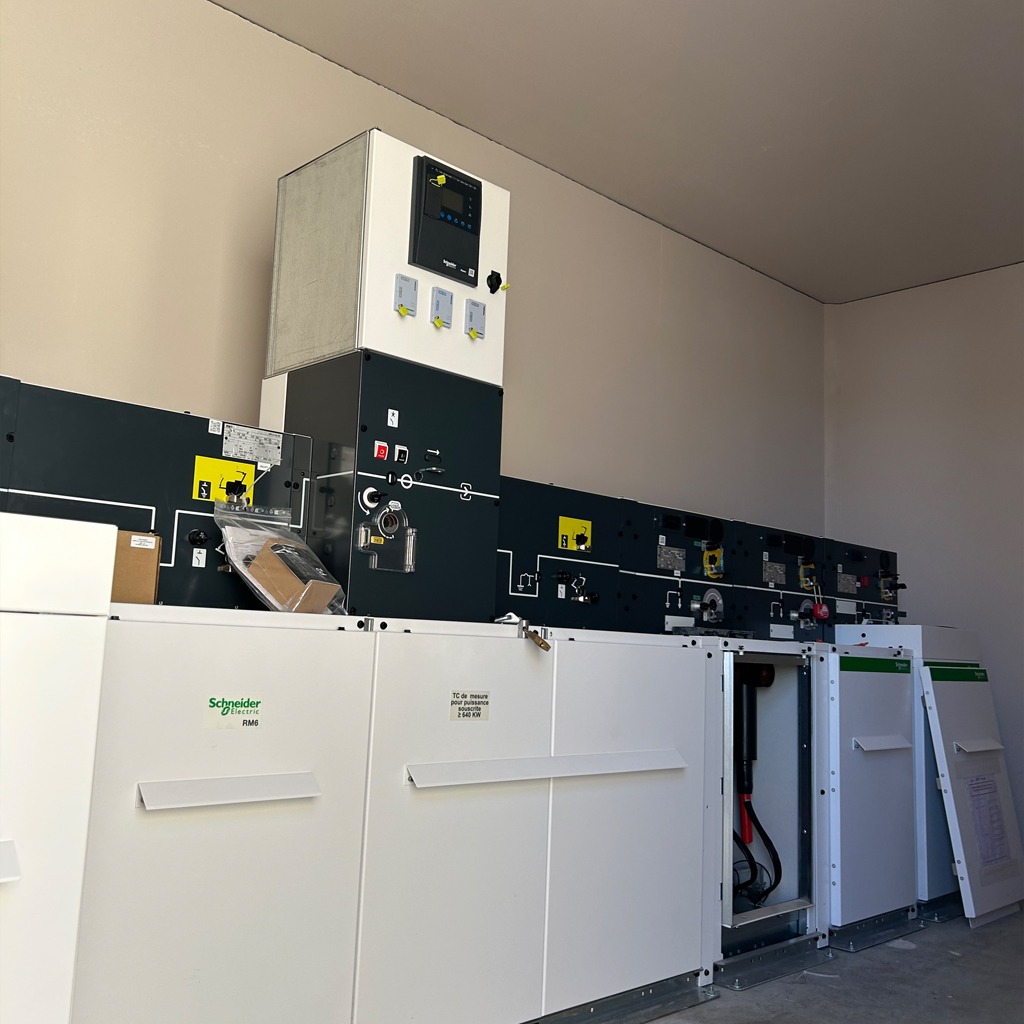

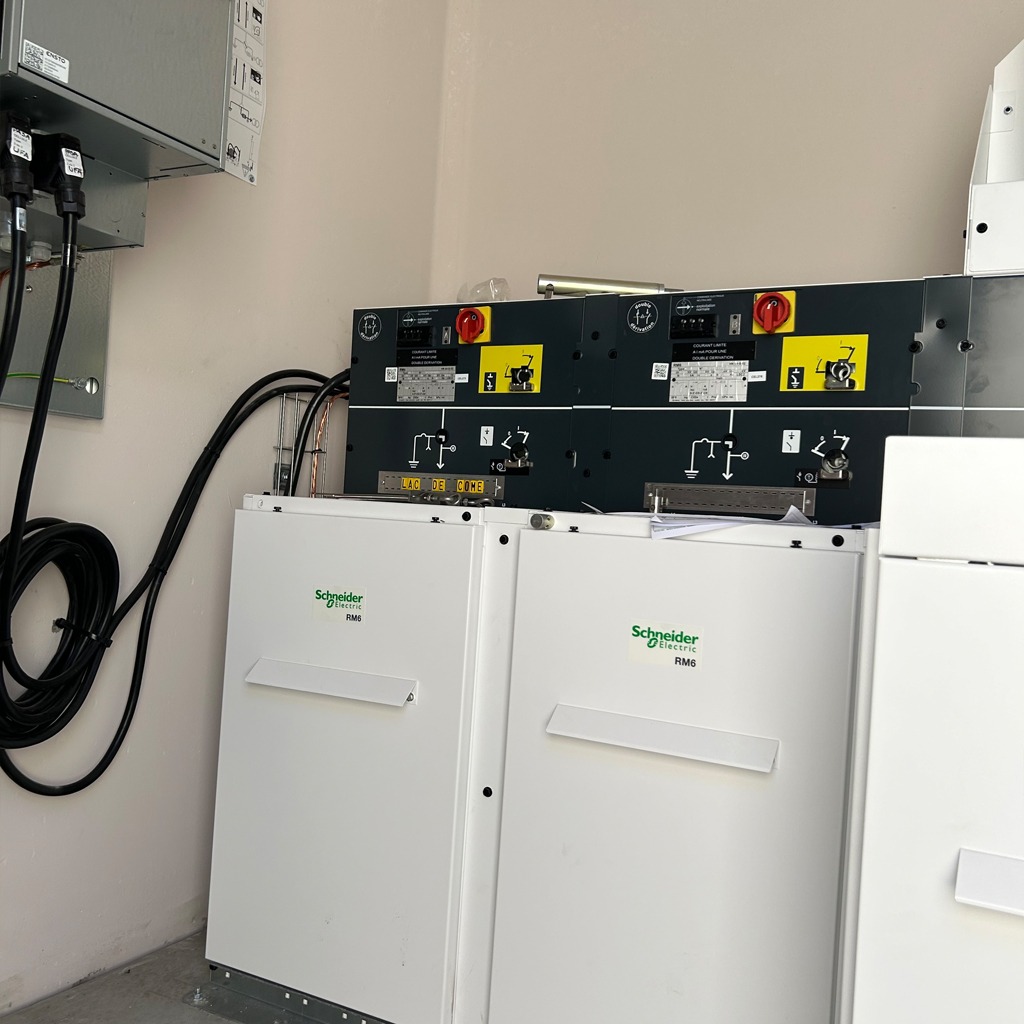

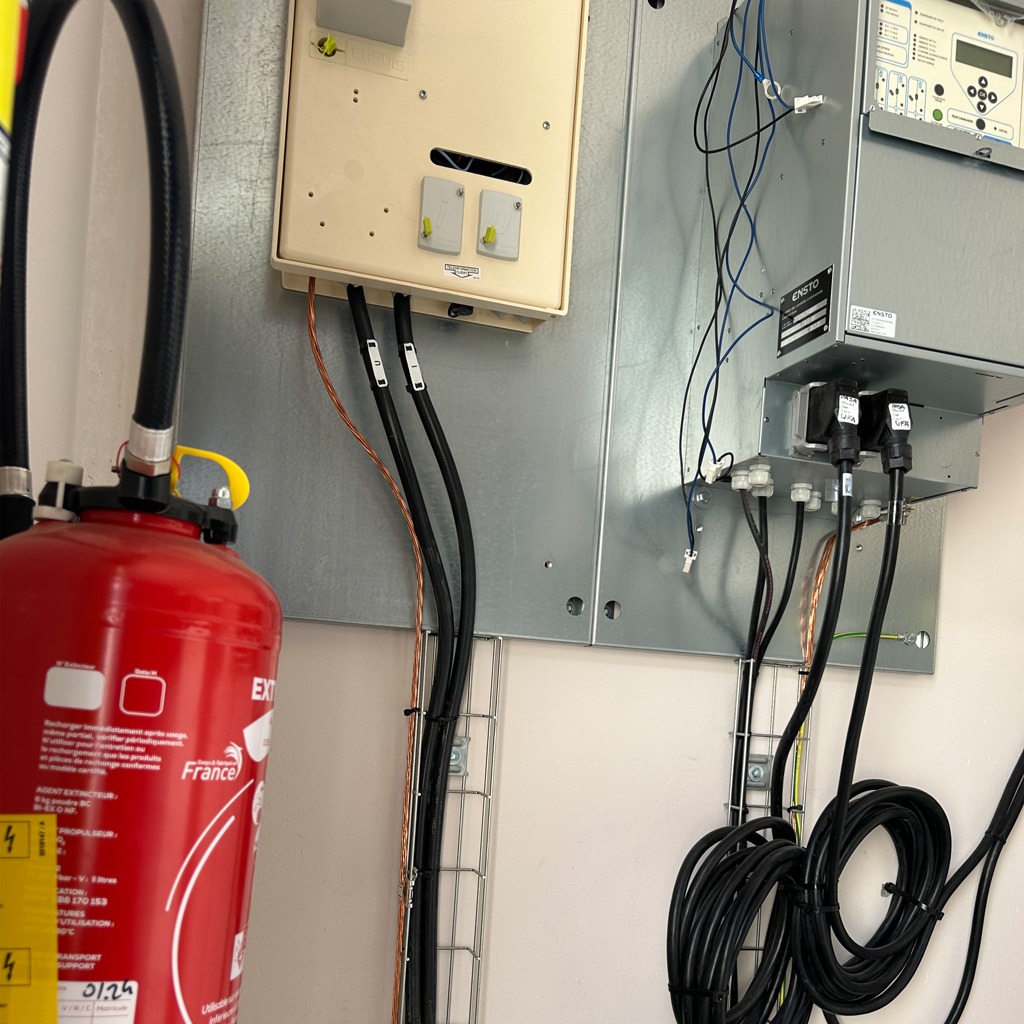

- Version Aménagée (Entièrement équipée) : Nos équipes techniques prennent en charge l’intégration complète de vos architectures électriques de puissance[cite: 3]. Le poste est configuré en usine avec l’appareillage moyenne tension HTA (cellules de type Schneider RM6), le transformateur de puissance (jusqu’à 1250 kVA)[cite: 4], le Tableau Général Basse Tension (TGBT), le coffret de distribution des auxiliaires[cite: 3], ainsi que les platines de comptage de l’énergie et la ceinture de terre en cuivre pour l’équipotentialité des masses[cite: 3].
Robustesse industrielle et manutention sécurisée
L’ossature en béton armé fait appel à une technologie exclusive de renforcement par fibres métalliques pour la cabine principale, tandis que la dalle de toit et le fond de cuve reçoivent un ferraillage par treillis traditionnel[cite: 4]. Cette conception confère à la cabine une rigidité structurelle exceptionnelle face aux contraintes de transport et de grutage.
Le poste est doté d’ancres de levage certifiées (type 7,5 tonnes pour la structure basse et 2,5 tonnes pour la dalle supérieure) facilitant sa dépose sur un lit de sable stabilisé en fond de fouille[cite: 3, 4]. L’évacuation des eaux pluviales est assurée en toiture par une évacuation de 50 mm intégrée en usine, préservant ainsi l’électronique sensible de toute infiltration d’humidité[cite: 3, 4].
Besoin d’un plan d’implantation détaillé ou d’une cotation pour un poste béton 550 en version nue ou équipée ? Les équipes de Drekan Energy conçoivent, assemblent et livrent votre sous-station sur site dans les meilleurs délais. Contactez notre bureau d’études pour valider votre projet de raccordement.
